螺纹连接器或PCB焊接端子通常与环形连接器、矩形连接器、铲形连接器或裸线同时使用。这些单芯连接器有多种端子类型,例如:接线柱、转塔式、电源分接头、螺纹端子和柄杆端子。连接器接受各种不同的电流和螺纹尺寸,并且可以压装和/或焊接到 PCB 中。

TR34085112-1120

    兴飞料号:TR34085112-1120

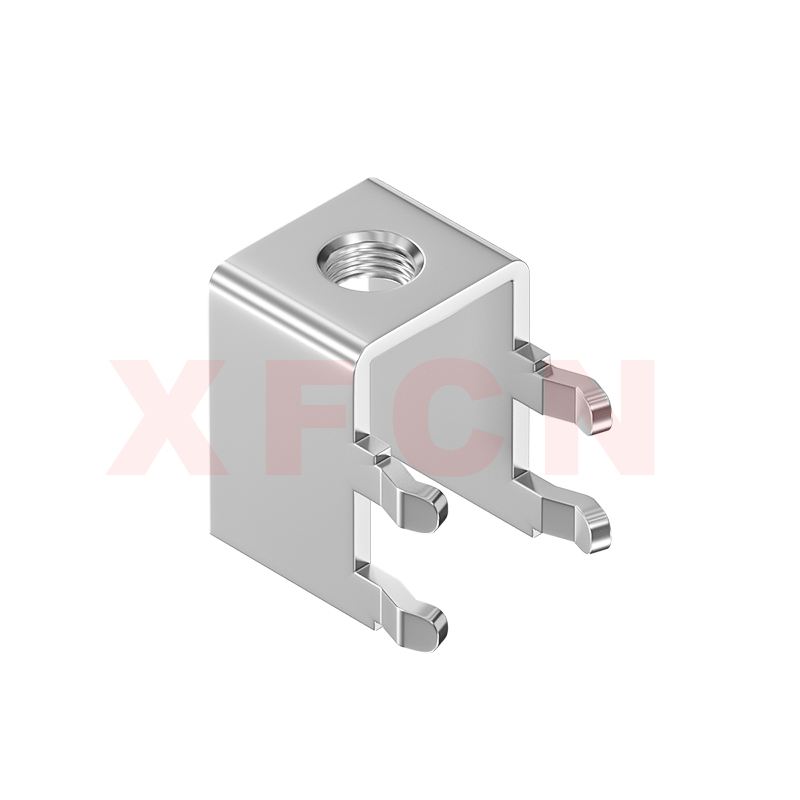

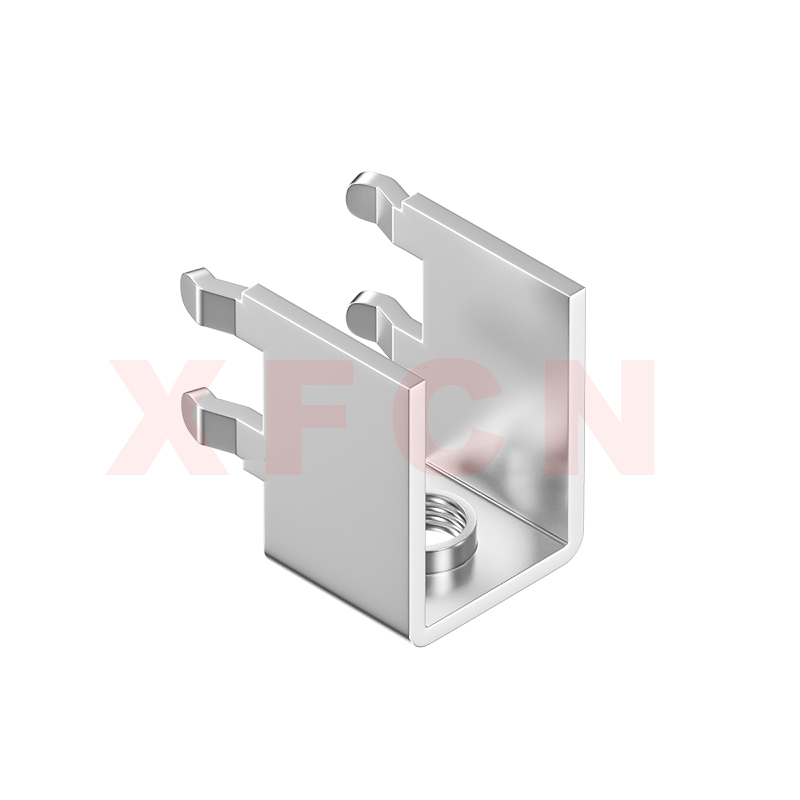

    描述:PCB焊接端子-M3螺钉,4引脚,90°,DIP

    产品状态:在产

    产品系统: PCB焊接端子

    产品分类:抽牙型

    封装规格:DIP

产品保证

质量保证

发货保障

技术支持

(+86)769-82001899

产品介绍 数据手册PDF 配套产品

属性

参考值

产品目录

PCB焊接端子

产品分类

抽牙型

中心距

5.0x8.1mm

额定电流

40A

螺钉规格

M3

螺钉扭矩

0.5Nm

引脚数

4

本体高度

11.2mm

安装方向

直角(90)

安装类型

通孔焊接

触头材料

铜合金

触头表面处理

镀锡

符合焊接温度

260±5℃

工作温度范围

-40℃ - +105℃

海拔

2000m 以下 80Kpa~106KPa

相对湿度

5%~95%

污染等级

包装

袋装
