排针排母一般广泛被应用于PCB板的连接上,其作用是在电路内被阻断处或孤立不通电路之间,担负起电流或信号传输的任务。主要用于设备内部,而不是用作设备外部的连接器。

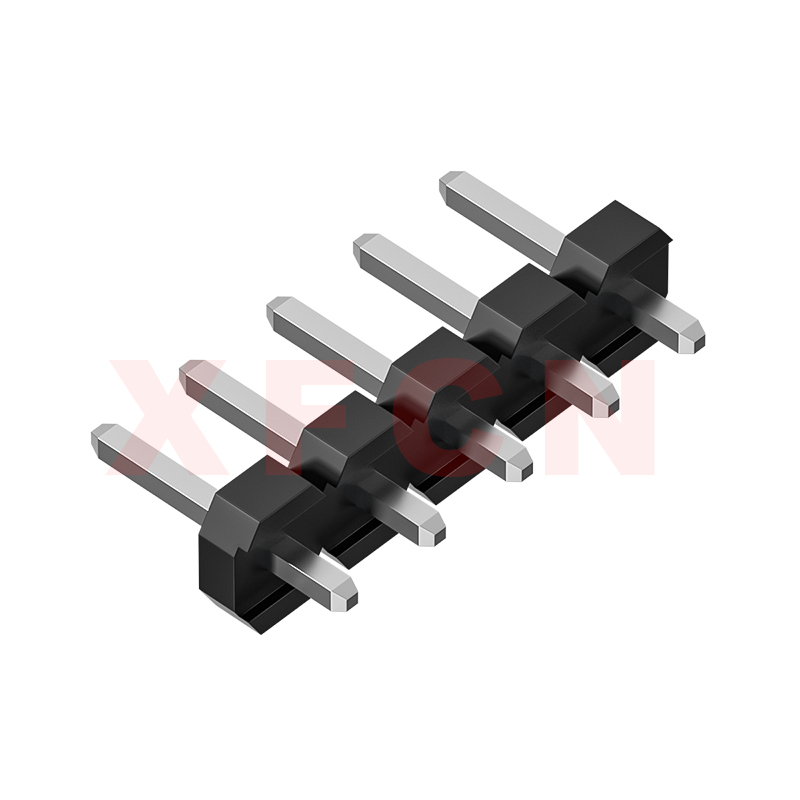

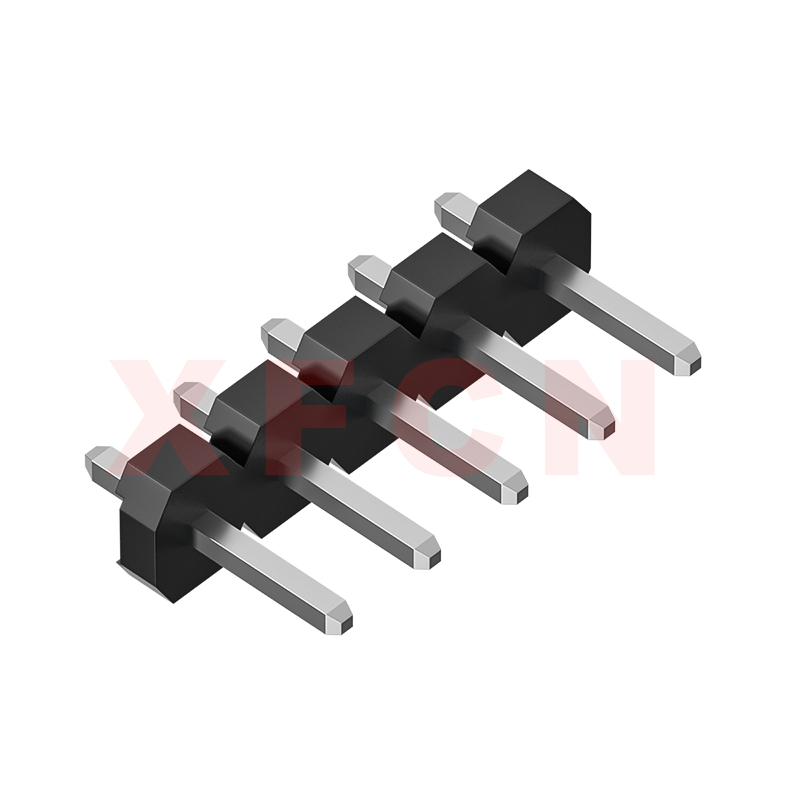

PZ508V-11-05P-H25

    兴飞料号:PZ508V-11-05P-H25

    描述:排针-5.08mm间距,180°,DIP,05位,单排

    产品状态:在产

    产品系统: 排针/排母

    产品分类:排针

    封装规格:DIP,P=5.08mm

产品保证

质量保证

发货保障

技术支持

(+86)769-82001899

产品介绍 数据手册PDF 配套产品

属性

参考值

产品目录

排针/排母

产品分类

排针

产品系列

PZ508V系列

产品间距

5.08mm

电路数

05

排数

排/单塑

安装方向

垂直(180度)

安装类型

通孔焊接

配合针长度

8.0mm

塑胶高度

2.5mm

端接针长度

3.5mm

符合焊接温度

260±5℃

额定电流

7A

额定电压

250V AC/DC

接触电阻

20mΩ Max

绝缘电阻

1000MΩ Min

耐电压

500V AC/minute

工作温度范围

-40℃ - +105℃

塑胶材质

LCP,UL94V-0

常规颜色

黑色

Pin针端子材质

铜合金

Pin针端子常规电镀

包装

袋装
