连接器标准

连接器标准大致分为2大类。


规定连接器的标准


采用标准连接器的通信标准等其他标准


规定连接器本身的标准中包括规定连接器配置的标准、基于通信标准规定连接器规格的标准等。


规定连接器本身的标准范例

DIN41612标准

DIN标准是德国工业协会标准。在众多的标准号中有几个规定连接器的编号,其中最有名的就是DIN41612标准(一般是称为DIN连接器的基板对基板连接器)。其他还有规定圆型连接器的标准。

MIL-C-83503标准

MIL标准是美国标准。此标准也和DIN标准同样具有各种标准号,其中连接器相关的标准号MIL-C-83503标准(一般称为MIL连接器的平型电缆连接器)最为有名。

IEC61076-4-101标准

IEC标准是全球标准。

此IEC61076-4-101标准是2mm间距HM连接器的标准。

USB标准

此标准是称为Universal・Serial・Bus的通信标准,但连接器本身在此标准范围内进行规定。

采用标准连接器的通信标准等其他标准范例

VME Bus标准

VME Bus(Versa Module Eurocard)标准是机械构架系统的通信标准,是采用了DIN41612连接器的标准。

Compact PCI标准

Compact PCI标准是以3U或6U的Eurocard为基准的工业计算机标准规格。

采用了IEC61076-4-101标准的HM连接器。

Compact PCI标准中规定了独立的信号配置,与IEC61076-4-101的端子号不同。

RS-232C标准

RS-232C(Recommended Standard 232 version C)是EIA制定的标准化标准,正式名称为TIA/EIA-232-E。

此规格广泛用于COM端口上的调制解调器或打印机等外围设备的连接,D子连接器的25极、9极常用于端子上。

安全标准的定义

所谓安全标准,是为了防止使用电气设备的消费者遭受触电或火灾的危险而对设备本身或构成元件规定的基准,也是防止事故的最低基准。各国对于电压状况、气候条件、安全的观念存在差异,所以分别制定并运用自定标准。


连接器获取该标准认证后,为适用了该连接器的设备申请标准认证时,可免除连接器的测试。

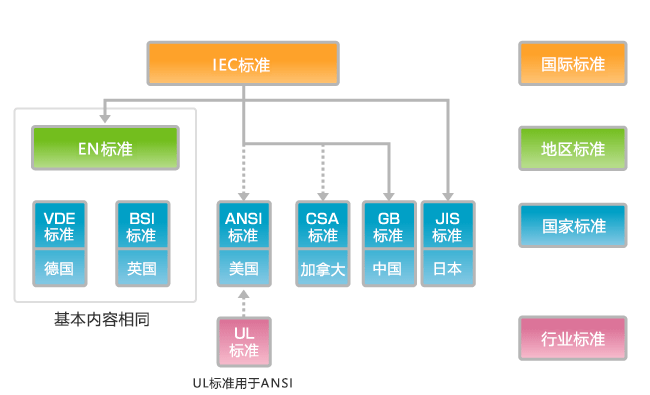

各国的安全标准体系

连接器基础知识:安全标准篇(图1)

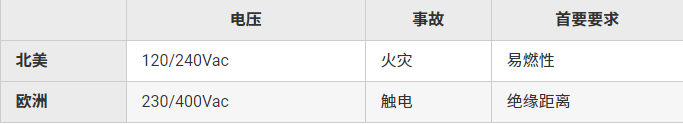

安全标准的基本要求


北美:


重视预防电气设备导致的火灾,规定了设备和部件使用的绝缘材料的燃烧性、可燃性、温度上升度。

主要标准为UL(美国)、CSA(加拿大)。


欧洲:


重视防止电气设备触电事故,规定了设备和部件的绝缘距离、追踪性*。

主要标准为EN/IEC(欧洲/国际)。


*追踪性

位于存在电位差的电极之间的绝缘体因表面形成碳化导电路径而丧失绝缘性的程度。

连接器基础知识:安全标准篇(图2)

主要安全规格

连接器基础知识:安全标准篇(图3)
